名称:军工热压罐

详细信息

一、设备简介:

热压罐是一套能实现温度、压力、真空、冷却、循环等工艺参数时序化、实时在线控制的系统设备,主要由以下几个分系统组成:

1 罐体:由罐体、罐门机构、高温电机、风道板隔热层等形成一个耐高压、 高温的罐体;

2)安全联锁装置:由压力自动联锁、手动安全联锁、超高压提示装置组成;

3)快开门装置:手动电动两用快开门设计,停电时能正常开启关闭罐门;

(4)密封装置:罐门采用硅胶充气式密封,耐高压400℃,永不磨损;
5)压力系统:由压缩机、储气罐、压力控制阀、管路、压力变送器和压力表等组成压力传送与控制系统;
6)加热系统:不锈钢电热管、高温风机、风道板、隔热层、温控系统组成,加热功率满足腔体的高温度要求及升温速率的要求;
7 温度循环系统:由循环风机、导风板、导流罩组成,加速热流传导和循环,形成均匀温度场;
8 真空系统:由真空泵、管路、真空表和真空阀组成,给封装的复合材料预制件提供真空条件;

(9)热压罐自动控制系统:采用西门子PLC控制系统,实现对压力、温度、冷却等工艺参数的全程高精度控制与实时记录


二、设备主要技术参数:

1、开门方式:液压自动开门

2、控制方式:PLC电脑全自动控制

3、安全联锁:手动安全联锁、自动压力联锁相结合

4、罐体保温:内保温

5、设备压力:1.58MPa

6、设备温度:200℃

7、加热方式:电加热

三、设备应用领域:


    主要有航空航天领域(飞机机翼、机身、火箭壳体、卫星部件等)、兵器工业领域(再造防护装甲、兵器、头盔、防弹玻璃、防弹背心等)、汽车工业领域(制造汽车车身、手里构件、传动轴、发动机架及其内部构件)、轨道交通领域(复合材料高速列车及其地铁门窗等)、热压罐体育领域(复合材料球拍、跳杆、高尔夫球杆、赛艇等)。

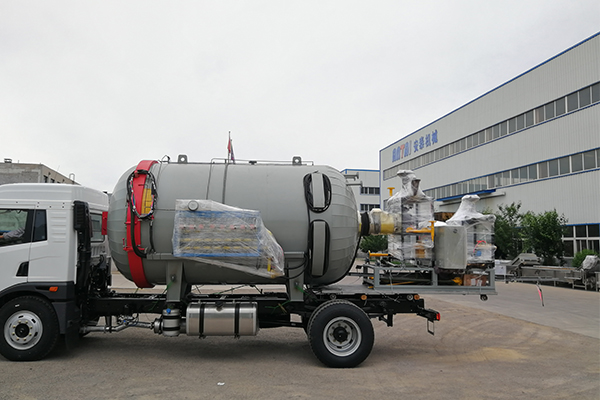

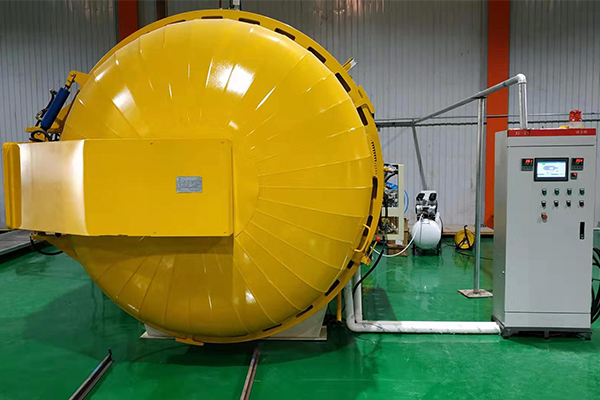

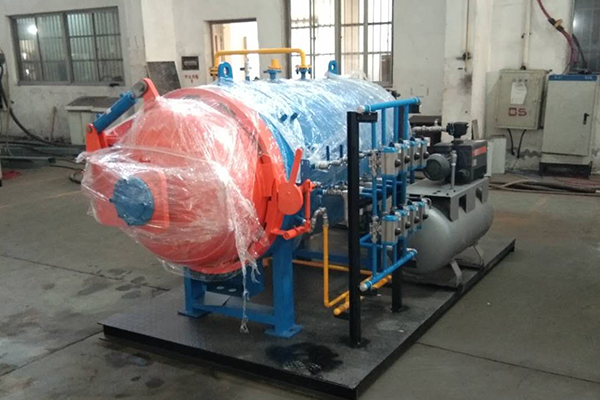

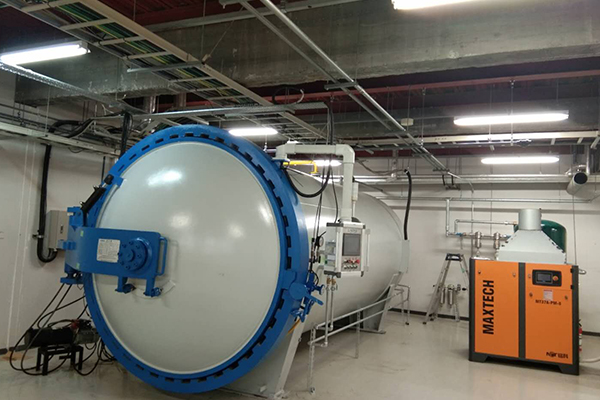

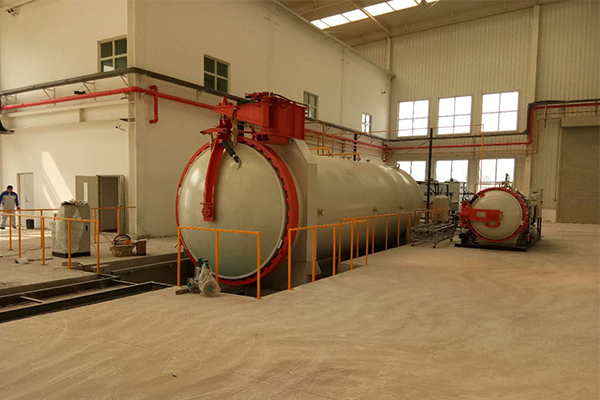

四、客户使用现场:
